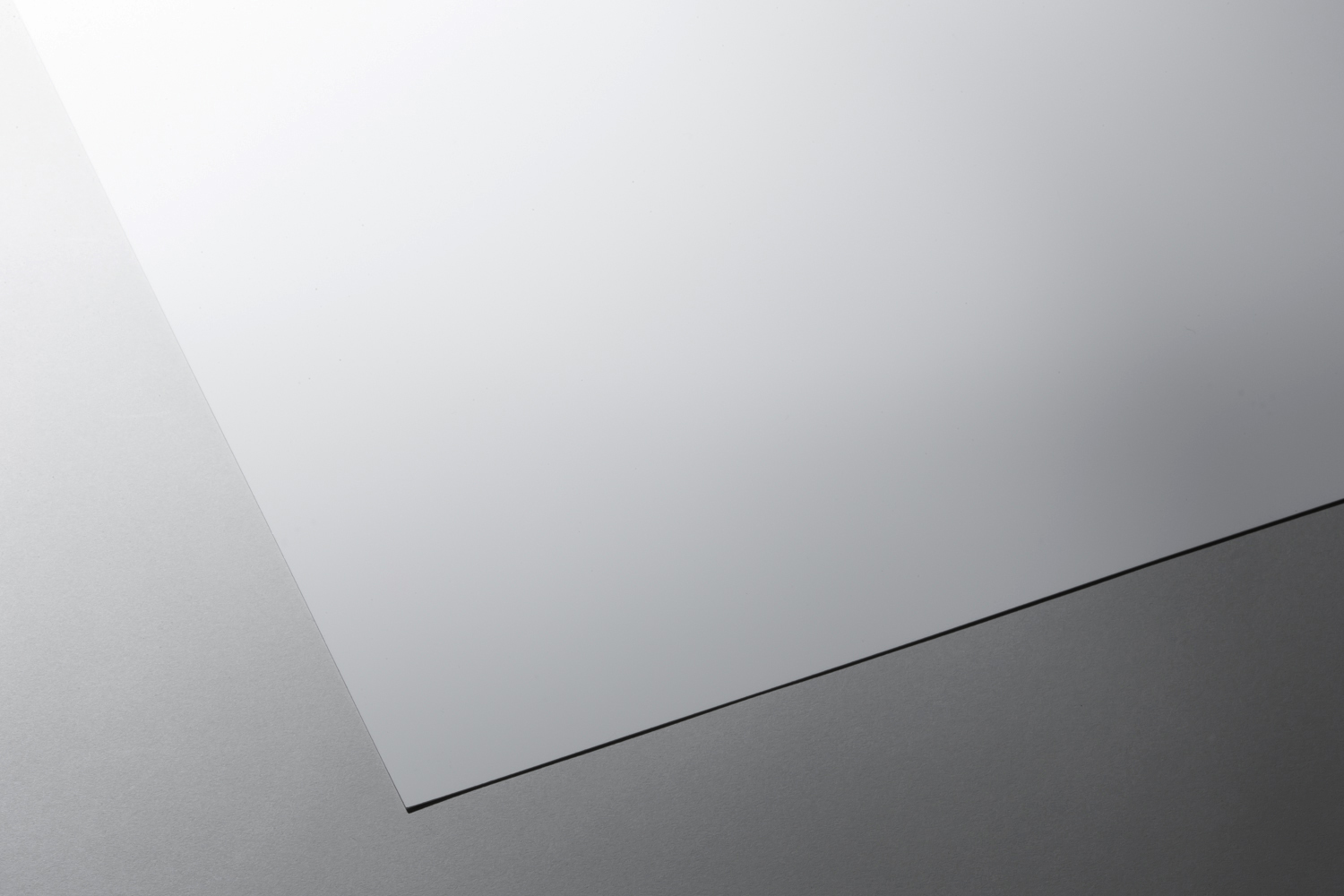

X線シンチレータスクリーン DRZ
時差出勤・テレワークのため、お電話での対応が難しい場合があります。お問い合わせフォームをご利用ください。
- 三菱ケミカル株式会社
- エレクトロニクスマテリアルズ事業部
-
TEL:03-6748-7143
- 別の言語を見る
シンチレータはX線などの放射線を可視光に変換する材料で、TFTやCCD、CMOSセンサーなどの光検出器と組み合わせることで、測定物の画像を効率的にデジタルイメージに変換することができます。 三菱ケミカルのシンチレータは独自の蛍光体製造技術及び加工ノウハウにより医療用X線画像診断装置や手荷物検査装置などに使用されるDRZシリーズをはじめ、異物検査用などの高速ラインセンサーに使用されるShort Decay and Low Afterglow Type(短残光）など、優れたデジタルX線撮影装置用シンチレータを製品化しています。
特徴
[閉じる]
三菱ケミカルの「DRZシリーズ」は、間接変換法（X線を蛍光体に照射することで光に変換し、その光を光検出器で画像として読み込む方法）で用いられるGOSベースのシンチレータ製品です。
GOSは、同じく間接変換法で用いられる蛍光体「CsI」と比べて、素材自体の性能安定性が優れているため、長期にわたって使用できるというメリットがあります。
中でも当社の「DRZシリーズ」は、半世紀以上の長期に渡り蛍光体を自社で開発・製造することにより、卓越した安定性と高いコストパフォーマンスを実現しました。
現在では「DRZシリーズ」は、レントゲンや放射線治療といった医療用途をはじめ、構造物検査や手荷物検査といった工業用途に至るまで、世界で最も幅広く使用されているシンチレータ製品のひとつとなっております。
用途
[閉じる]
三菱ケミカルのGOSシンチレータ「DRZシリーズ」は、主に下記の用途で使用されています。
| カテゴリー | アプリケーション | 用途 |
|---|---|---|
| 医療用 | FPD※1 | 一般撮影（レントゲン） |
| デンタル | ||
| 放射線治療 | ||
| 動物撮影用（レントゲン） | ||
| 非破壊検査 | FPD※1 | 構造物検査 |
| 産業用CT | ||
| インライン方式※2 | セキュリティ（手荷物検査） | |
| 食品検査 | ||
| ゴミ検査 |
- ※1FPD（フラットパネルディテクター）にDRZを直接貼り付ける方式
- ※2ラインセンサーにDRZを直接貼り付ける方式
当社ではこれらのＸ線シンチレータスクリーンの広範な用途への適用について、お客様のお問い合わせ・ご要望をお待ちしておりますので、お気軽にご相談下さい。

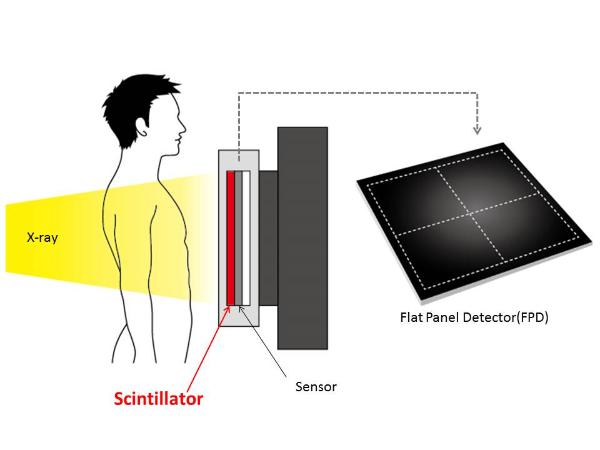

一般撮影
セキュリティ（手荷物検査）
ラインナップ・仕様
[閉じる]
| HR | FINE | STD | PLUS | HIGH | PI200 | ||
|---|---|---|---|---|---|---|---|
| Construction | Protective Layer(μm) | 6-9 | |||||
| Phosphor Layer (mg/cm2 ±10%) |
25 | 50 | 68 | 100 | 145 | 200 | |
| Supporting Layer (μm) |
188-250 | ||||||
| Brightness*1 | Relative Brightness (DRZ-PLUS=100%) |
25% | 50% | 80% | 100% | 145% | 155% |
| MTF*2 | MTF(2 Lp/mm) | 0.55 | 0.45 | 0.35 | 0.25 | 0.10 | 0.05 |
| Relative MTF（%) | 220% | 180% | 140% | 100% | 40% | 20% | |
- ※上記データは当社測定方法による参考値であり、保証値ではございません。
数値はあくまで目安であり、測定方法により値は異なる可能性がございます。
Conditions
- *1X-ray: 80kV, Phantom : Water 100mm(Tube side), CMOS detector
- *2X-ray: 80kV, Phantom : Water 100mm(Tube side), CMOS detector, MTF measurement method complies with IEC62220-1(2003)
| FA1 | FA3 | FA4 | DRZ-PLUS(Ref.) | ||
|---|---|---|---|---|---|
| Construction | Protective Layer (μm) | 6 | |||
| Phosphor Layer (mg/cm2 ±10%) |
60 | 100 | 180 | 100 | |
| Supporting Layer (μm) | 180 | 250 | |||
| Brightness | Relative Brightness (%) | 40 | 65 | 80 | 100 |
| Decay time | Time (μs) | 5 | 600 | ||
| Afterglow | (ppm@20ms) | 50 | 500 | ||
| Size | (mm) | Various sizes are available Tolerance ±0.5mm | |||
| Note | Custom-made products | products | |||
- ※上記データは当社測定方法による参考値であり、保証値ではございません。
数値はあくまで目安であり、測定方法により値は異なる可能性がございます。
