UV硬化型コーティング モビリティ用 ダイヤビーム™
ダイヤビーム™ MH シリーズ | 耐候性ハードコート
[閉じる]
MHシリーズはプラスチック基材と強力に密着し、耐候性、耐磨耗性、耐薬品性を向上させます。
自動車外装部品用耐候性ハードコートにおいて、
30年以上の技術革新、実績
| グレード名 | 用途例 | 特徴 | 基材 | 推奨硬化条件 | ||
|---|---|---|---|---|---|---|
| 膜厚 （硬化後） |
溶剤乾燥 | UV硬化 | ||||
| MH-3881G | ミリ波エンブレム、LiDAR、ラジエーターグリル等の自動車外装部品 | 特に優れた耐候性 高い耐磨耗性 良い密着性 |
ポリカーボネート | 6-20μm | IRランプ: 1-3min. at 60-80℃* 熱風乾燥: 3-5min. at 60-80℃* |
積算光量: 2500-7000mJ/cm2** ピーク照度: 150-400mW/cm2** |
| MH-4109 | ドアハンドル、エンブレム、メーターパネル等の自動車外装・内装部品 | 良い耐候性 非常に高い耐摩耗性 良い密着性 |
ポリカーボネート | 5-12μm | IRランプ: 1-3min. at 60-80℃* 熱風乾燥: 3-5min. at 60-80℃* |
積算光量: 1500-6000mJ/cm2** ピーク照度: 80-300mW/cm2** |
| MH-4332 | ランプレンズ、メーターパネル等の自動車外装・内装部品 | 良い耐候性 高い耐摩耗性 良い密着性 |
PMMA | 3-8μm | IRランプ: 1-3min. at 60-80℃* 熱風乾燥: 3-5min. at 60-80℃* |
積算光量: 800-3000mJ/cm2** ピーク照度: 80-200mW/cm2** |
*基材ピーク温度
**EIT Power Puck IIによる測定
ダイヤビーム™ UMシリーズ | 蒸着用アンダーコート、トップコート
[閉じる]
UMシリーズは蒸着層の外観、耐熱性、耐湿性を向上させると共に、 ABSやポリカーボネート、PMMA等の基材と強力に密着します。
蒸着用コーティングにおいて、
40年以上の技術革新、実績
| グレード名 | 用途例 | 基材 | 推奨硬化条件 | ||
|---|---|---|---|---|---|
| 膜厚 （硬化後） |
溶剤乾燥 | UV硬化 | |||

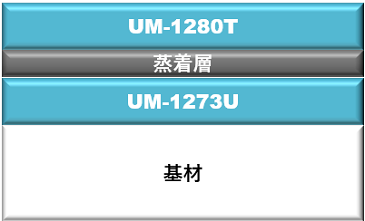

| UM-1273U (アンダーコート) |
ミリ波エンブレム、スイッチ、メーターリング等の自動車外装・内装部品 | ABS ポリカーボネート PMMA |
10-20μm | IRランプ: 1-2min. at 50-70℃* 熱風乾燥: 2-4min. at 50-70℃* |
積算光量: 1000-2000mJ/cm2** ピーク照度: 100-200mW/cm2** |
| UM-1280T (トップコート) |
アルミ スズ インジウム 等の蒸着層 |
10-15μm | IRランプ: 1-2min. at 50-70℃* 熱風乾燥: 2-4min. at 50-70℃* |
積算光量: 1000-2000mJ/cm2** ピーク照度: 100-200mW/cm2** |
|
*基材ピーク温度
**EIT Power Puck IIによる測定
更なる情報(詳細条件・物性)やサンプルについては、お問い合わせください。
