- お電話がつながりにくくなっています
-
新型コロナウィルス感染拡大防止のため、社員のテレワークや時差出勤を実施しています。お電話がつながりにくい状況となっておりますので、お問い合わせフォームをご利用ください。
- 機能性樹脂事業部
ページ内を移動するためのリンクです

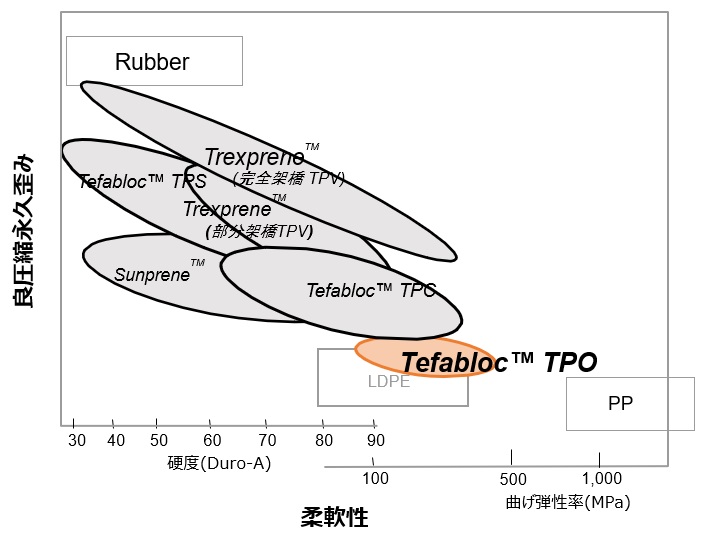

オレフィン系樹脂にゴムやフィラーを添加し、オレフィン系樹脂単体では得られない柔軟性や耐衝撃性を付与した中・高硬度領域の非架橋オレフィン系熱可塑性エラストマーです。
[閉じる]
[閉じる]

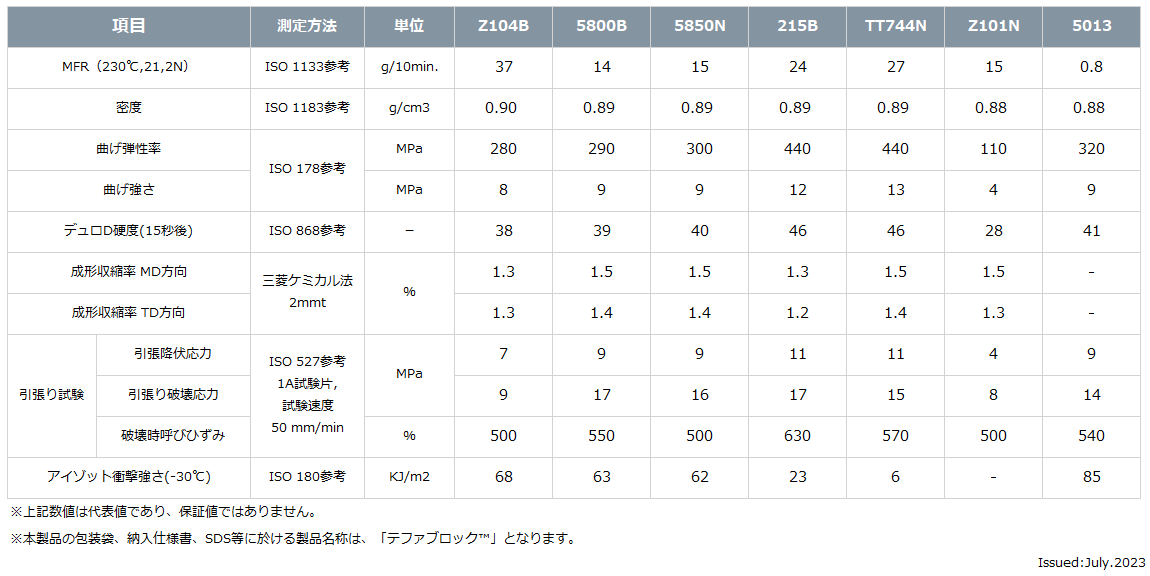

項目 | 測定方法 | 単位 | Z104B | 5800B | 5850N | 215B | |
---|---|---|---|---|---|---|---|
MFR (230℃,21,2N) |
ISO1133 | g/10min | 37 | 14 | 15 | 24 | |
密度 | ISO1183 | g/cm3 | 0.90 | 0.89 | 0.89 | 0.89 | |
曲げ弾性率 | ISO178 | MPa | 280 | 290 | 300 | 440 | |
曲げ強さ | ISO178 | MPa | 8 | 9 | 9 | 12 | |
デュロD硬度 (15秒後) |
ISO868 | - | 38 | 39 | 40 | 46 | |
成形収縮率 MD方向 |
三菱ケミカル法 2mmt |
% | 13 | 15 | 15 | 13 | |
成形収縮率 TD方向 |
13 | 14 | 14 | 12 | |||
引張り試験 | 引張降伏応力 | ISO527 1A試験片, 試験速度 50mm/min |
MPa | 7 | 9 | 9 | 11 |
引張り破壊応力 | 9 | 17 | 16 | 17 | |||
破壊時呼びひずみ | % | 500 | 550 | 500 | 630 | ||
アイゾット衝撃強さ(-30℃) | ISO 180 | KJ/m2 | 68 | 63 | 62 | 23 | |
[PDF]383KB | [PDF]382KB | [PDF]378KB | [PDF]382KB |
[閉じる]
項目 | 条件 | |
---|---|---|
温度条件(℃) | シリンダー(後) | 170~190 |
シリンダー(中央) | 200~240 | |
シリンダー(前) | 200~240 | |
ノズル | 190~230 | |
金型温度 (℃) | 30~60 |
新型コロナウィルス感染拡大防止のため、社員のテレワークや時差出勤を実施しています。お電話がつながりにくい状況となっておりますので、お問い合わせフォームをご利用ください。
ページの終わりです
