Zelas

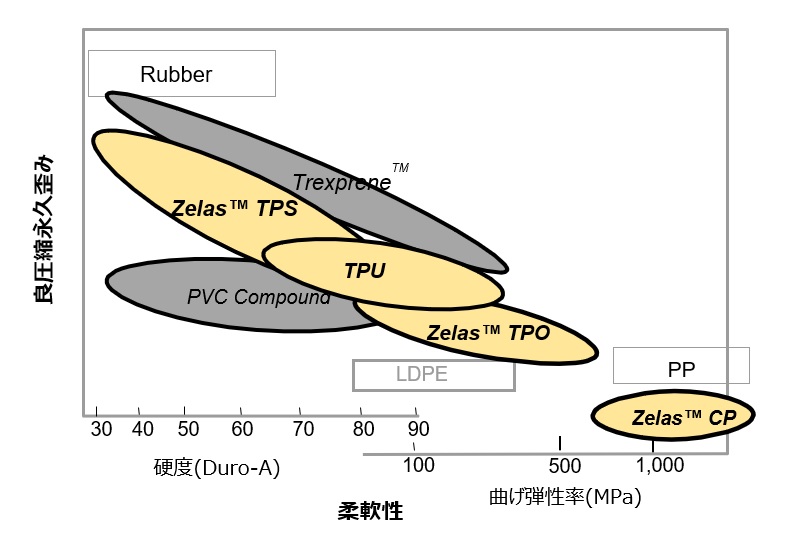

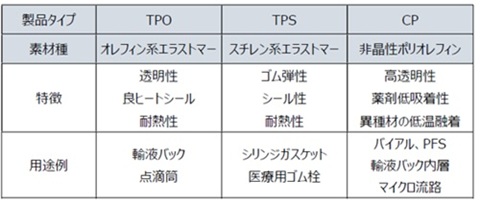

ゼラス™は、医療機器・医薬品包装向けに設計された機能性樹脂コンパウンドです。良ゴム弾性・シール性を有するスチレン系エラストマータイプ、独自のリアクターTPOを用いたオレフィン系エラストマータイプ、高透明・低吸着性能を有する環状ポリマータイプがあります。

機能性樹脂製品ラインナップ[別窓表示]

お問い合わせ

特徴

[閉じる]

  • 高い医薬品衛生性を有しており、医薬包材・薬剤コンテナへの適応が可能です。
  • 低硬度グレードは、良ゴム弾性・シール性を有し、医薬包材のシール部材に適応頂けます。
  • 従来のTPEではなかった、高透明・良キンク性を有するチューブグレードが御座います。
  • 医薬用ソフトバッグ向けに、内層・中間層/接着層・外層の各層へ適したグレードを有しています。
  • 高い透明性は医薬品の視認を妨げません。
  • 環状ポリマータイプは、薬剤が付着しにくく薬剤コンテナへ適しております。
  • ウレタンタイプは、生体適合性高く長期体内留置用途や、高摺動性が要求されるカテーテル部材などへ適応可能です。

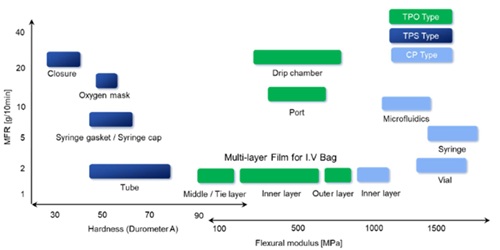

シリーズラインナップ

[閉じる]

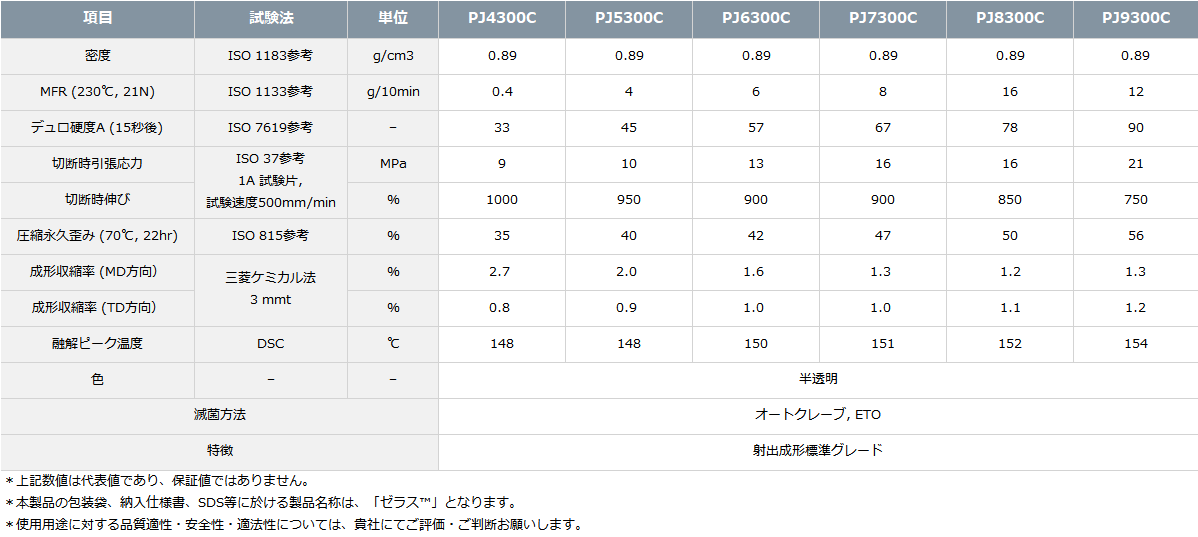

ゼラス™ TPS PJシリーズ
射出成形に対応した医療用スチレン系熱可塑性エラストマー

射出成形標準
項目 試験法 単位 PJ4300C PJ5300C PJ6300C PJ7300C PJ8300C PJ9300C
密度 ISO1183参考 g/cm3 0.89 0.89 0.89 0.89 0.89 0.89
MFR
(230℃,21N)		 ISO1133参考 g/10min. 0.4 4 6 8 16 12
デュロ硬度A
(15秒後)		 ISO7619参考 - 33 45 57 67 78 90
切断時引張応力 ISO37参考
1A試験片,
試験速度
500mm/min		 MPa 9 10 13 16 16 21
切断時伸び % 1000 950 900 900 850 750
圧縮永久歪み
(70℃, 22hr)		 ISO815
参考		 % 35 40 42 47 50 56
成形収縮率
(MD方向）		 三菱ケミカル法
3 mmt		 % 2.7 2.0 1.6 1.3 1.2 1.3
成形収縮率
(TD方向）		 % 0.8 0.9 1.0 1.0 1.1 1.2
融解ピーク温度 DSC ℃ 148 148 150 151 152 154
色 - - 半透明
滅菌方法 オートクレーブ, ETO
特徴 射出成形標準グレード
PDF [PDF]354KB [PDF]353KB [PDF]357KB [PDF]355KB [PDF]355KB [PDF]357KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

マスクパッキン、シリンジガスケット
項目 試験法 単位 PJ4301C PJ5302B PJ6302B
密度 ISO1183参考 g/cm3 0.89 0.89 0.89
MFR
(230℃、49N)		 ISO1133参考 g/10min. 20 6 16
デュロ硬度A
(15秒後)		 ISO7619参考 - 40 50 55
切断時引張応力 ISO37参考
1A 試験片,
試験速度500mm/min		 MPa 6 13 17
切断時伸び % 760 880 880
圧縮永久歪み
(70℃, 22hr)		 ISO815参考 % 46 36 42
ヘイズ(2mmt) ISO14782 参考 % 65 - -
色 - - 半透明 黒
滅菌方法 オートクレーブ, ETO オートクレーブ, ETO,放射線
特徴 マスクパッキン ・シリンジガスケット
・耐液漏れ
PDF [PDF]362KB [PDF]359KB [PDF]362KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

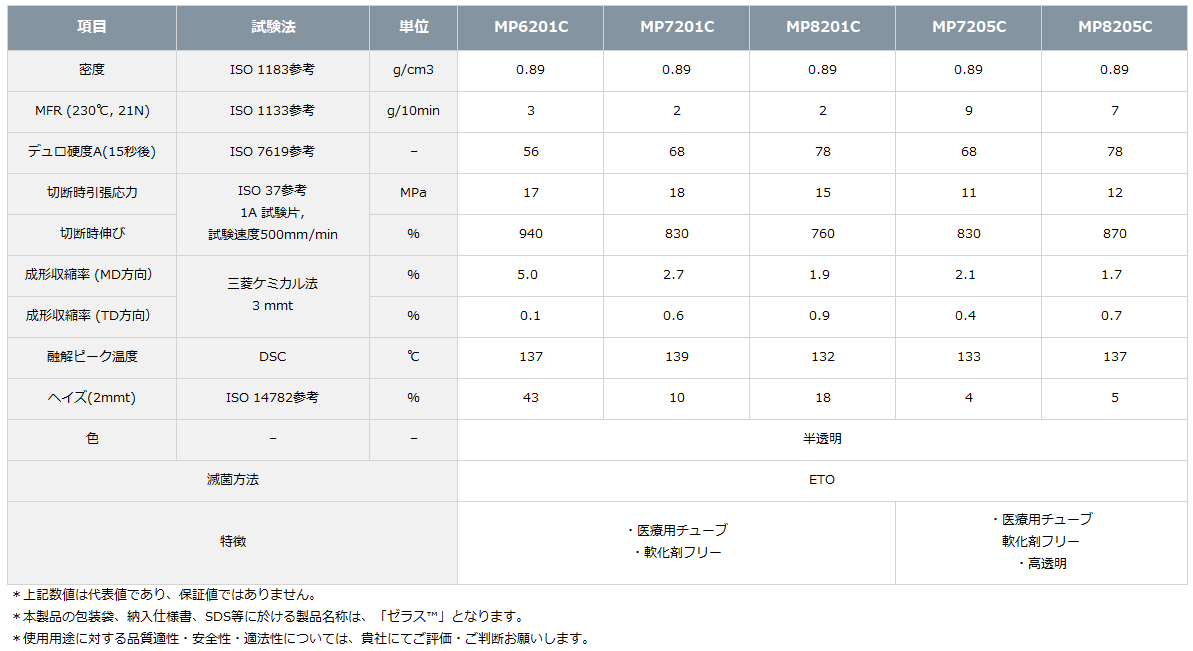

ゼラス™ TPS MPシリーズ
医療用チューブに対応したスチレン系熱可塑性エラストマー

医療用チューブ
項目 試験法 単位 MP7201C MP8201C MP7205C MP8205C
密度 ISO1183参考 g/cm3 0.89 0.89 0.89 0.89
MFR
(230℃,21N)		 ISO1133参考 g/10min. 2 2 9 7
デュロ硬度A
(15秒後)		 ISO7619参考 - 68 78 68 78
切断時引張応力 ISO37参考
1A試験片,
試験速度
500mm/min		 MPa 18 15 11 12
切断時伸び % 830 760 830 870
成形収縮率 (MD方向） 三菱ケミカル法
3 mmt		 % 2.7 1.9 2.1 1.7
成形収縮率 (TD方向） % 0.6 0.9 0.4 0.7
融解ピーク温度 DSC ℃ 139 132 133 137
ヘイズ(2mmt) ISO14782参考 % 10 18 4 5
色 - - 半透明
滅菌方法 オートクレーブ, ETO
特徴 ・医療用チューブ
・可塑剤フリー		 ・医療用チューブ
・可塑剤フリー
・高透明
PDF [PDF]366KB [PDF]369KB [PDF]371KB [PDF]366KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

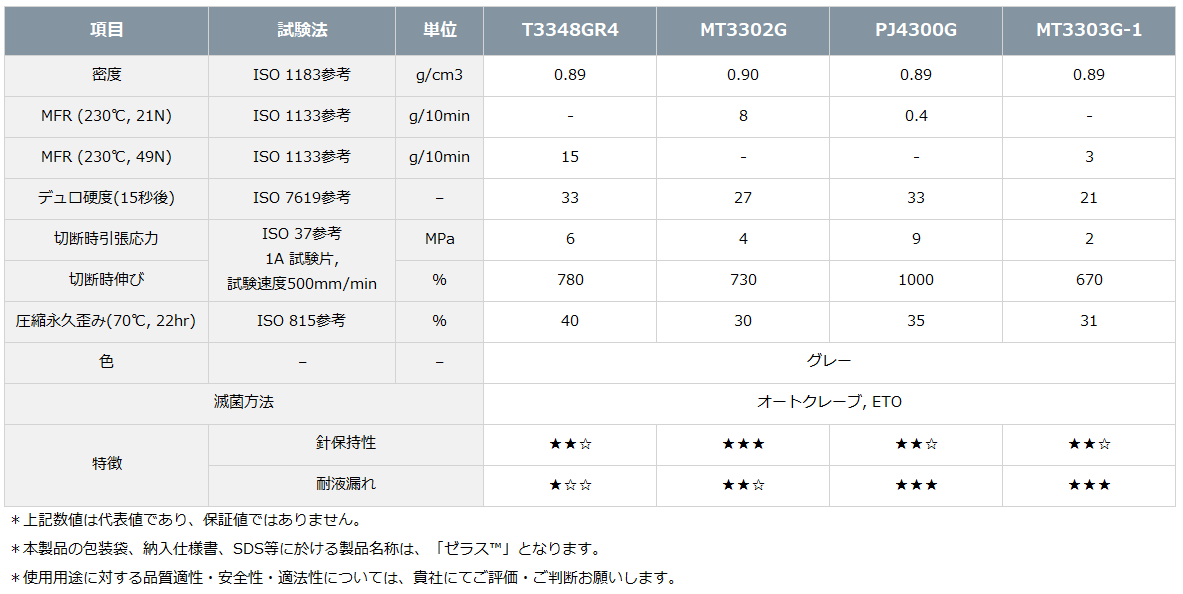

ゼラス™ TPS 医療ゴム栓シリーズ
医療用ゴム栓に対応したスチレン系熱可塑性エラストマー

医療用ゴム栓
項目 試験法 単位 T3348GR4 T3352G T3358G T3359G MT3302G
密度 ISO1183参考 g/cm3 0.89 0.89 0.96 0.90 0.90
MFR
(230℃,21N)		 ISO1133参考 g/10min. - - 8 8 8
MFR
(230℃,49N)		 ISO1133参考 g/10min. 15 36 - - -
デュロ硬度A
(15秒後)		 ISO7619参考 - 33 33 31 25 27
切断時引張応力 ISO37参考
1A試験片,
試験速度
500mm/min		 MPa 6 5 5 4 4
切断時伸び % 780 730 820 650 730
圧縮永久歪み
(70℃, 22hr)		 ISO815
参考		 % 40 47 36 31 30
色 - - グレー
滅菌方法 オートクレーブ, ETO, γ線
特徴 刺通抵抗 ★ ★★ ★★★ ★★ ★★
耐液漏れ ★★★ ★★ ★★★ ★★★★ ★★★★
PDF [PDF]350KB [PDF]348KB [PDF]343KB [PDF]345KB [PDF]338KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

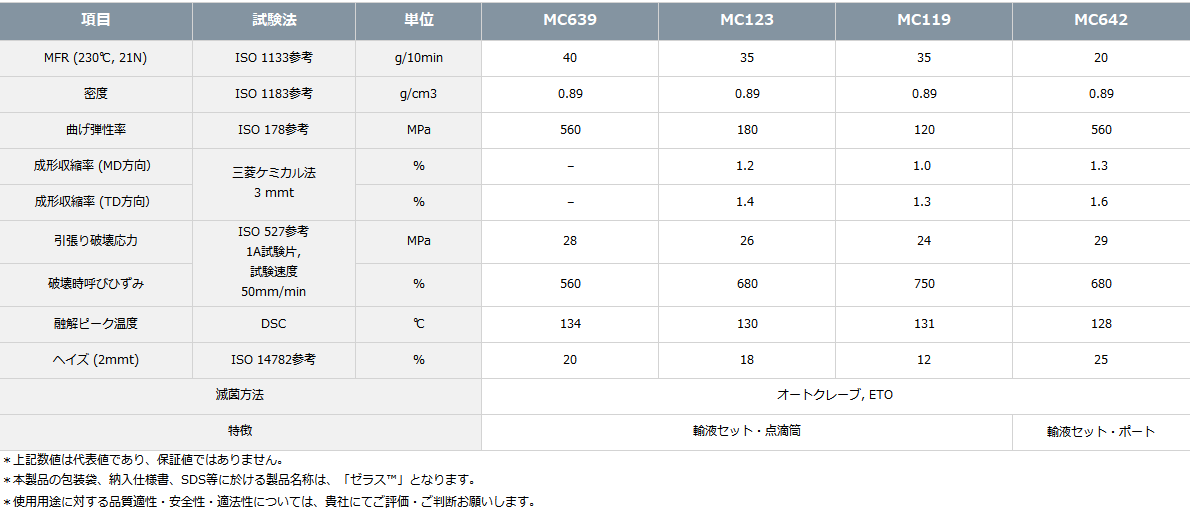

ゼラス™ TPO MCシリーズ
医療用オレフィン系熱可塑性エラストマー

射出成形標準
項目 試験法 単位 MC639 MC123 MC119 MC642
MFR
(230℃,21N)		 ISO1133参考 g/10min. 40 35 35 20
密度 ISO1183参考 g/cm3 0.89 0.89 0.89 0.89
曲げ弾性率 ISO178参考 MPa 560 180 120 560
成形収縮率 (MD方向） 三菱ケミカル法
3 mmt		 % – 1.2 1.0 1.3
成形収縮率 (TD方向） % – 1.4 1.3 1.6
引張り破壊応力 ISO527 参考
1A試験片,
試験速度
50mm/min		 MPa 28 26 24 29
破壊時呼びひずみ % 560 680 750 680
融解ピーク温度 DSC ℃ 134 130 131 134
ヘイズ(2mmt) ISO14782参考 % 20 18 12 25
滅菌方法 オートクレーブ, ETO
特徴 輸液セット・点滴筒 輸液セット・ポート
PDF [PDF]352KB [PDF]351KB [PDF]350KB [PDF]353KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。
ゼラス™ TPO MCシリーズ
医療用オレフィン系熱可塑性エラストマー

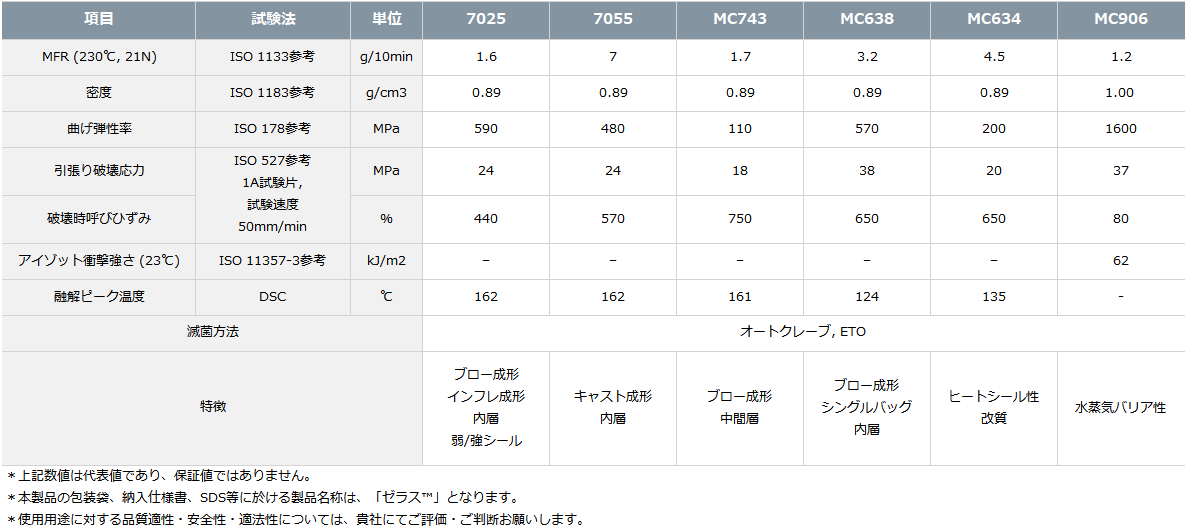

輸液バッグ-1

項目 試験法 単位 7025 7055 MC743 MC638 MC634 MC906
MFR
(230℃,21N)		 ISO1133参考 g/10min. 1.6 7 1.7 2.4 4.5 1.2
密度 ISO1183参考 g/cm3 0.89 0.89 0.89 0.89 0.89 1.00
曲げ弾性率 ISO178参考 MPa 620 550 110 600 200 1600
引張り破壊応力 ISO527 参考
1A試験片,
試験速度
50mm/min		 MPa 43 40 18 38 20 37
破壊時呼びひずみ % 680 650 750 650 650 80
アイゾット衝撃強さ
(23℃)		 ISO180
参考		 kJ/m2 - - - - - 62
融解ピーク温度 DSC ℃ 162 162 161 135 135 -
滅菌方法 オートクレーブ, ETO
特徴 ブロー成形
インフレ成形
内層
弱/強シール		 キャスト成形
内層		 ブロー成形
中間層		 ブロー成形
シングルバッグ
内層		 ヒートシール性
改質		 水蒸気バリア性
PDF [PDF]383KB [PDF]352KB [PDF]353KB [PDF]367KB [PDF]360KB [PDF]357KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

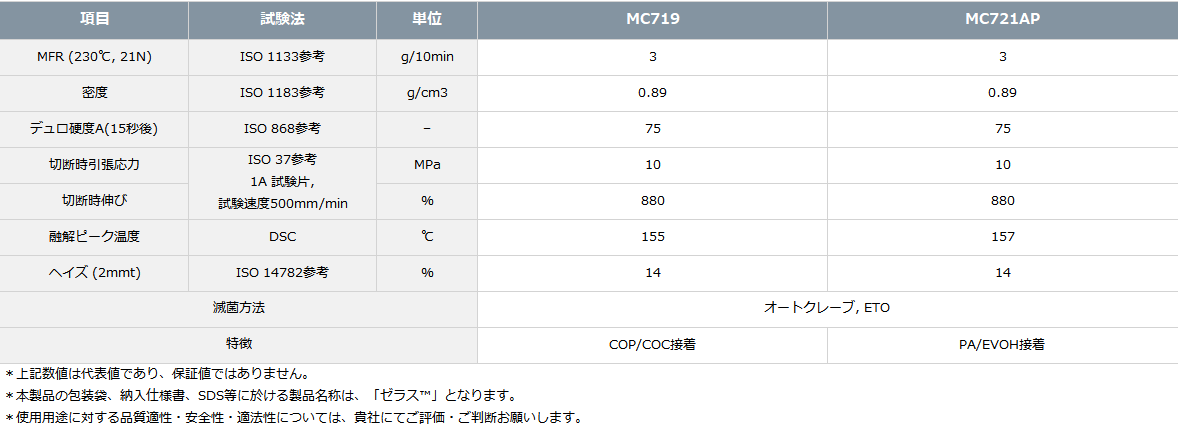

輸液バッグ-2

項目 試験法 単位 MC719 MC721AP
MFR
(230℃,21N)		 ISO1133参考 g/10min. 3 3
密度 ISO1183 g/cm3 0.89 0.89
デュロ硬度A
(15秒後)		 ISO7619-1参考 - 75 75
切断時引張応力 ISO37参考
1A試験片,
試験速度
500mm/min		 MPa 10 10
切断時伸び % 880 880
融解ピーク温度 DSC ℃ 155 157
ヘイズ(2mmt) ISO14782参考 % 14 14
滅菌方法 オートクレーブ, ETO
特徴 COP/COC接着 PA/EVOH接着
PDF [PDF]361KB [PDF]370KB
  • ※上記数値は代表値であり、保証値ではありません。
  • ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「ゼラス™」となります。
  • ※用途適合性につきましては、上記物性値を参考に最終製品でご確認下さい。

関連資料

[閉じる]

ゼラス™ TPS　射出成形条件
項目 推奨条件
設定温度 (℃) シリンダ1-後 160-180
シリンダ2-中央 180-230
シリンダ3-前 180-230
ノズル 170-220
射出圧力 (MPa) 40-100
射出時間 (sec) 1-15
冷却時間 (sec) 10-40
金型温度 (℃) 30-70

ゼラス™ TPS　押出成形条件
項目 推奨条件
設定温度 (℃) シリンダ1-後 170-190
シリンダ2-中央 190-210
シリンダ3-ヘッド 190-210
ダイ 190-210

ゼラス™ TPO　射出成形条件
項目 推奨条件
温度条件（℃） シリンダー（後） 170-190
シリンダー（中央） 200-240
シリンダー（前） 200-240
ノズル 190-230
金型温度 （℃） 30-60

ゼラス™ TPO　押出成形条件
項目 推奨条件
設定温度（℃） シリンダ1-後 160-200
シリンダ2-中央 200-230
シリンダ3-ヘッド 200-230
ダイ 200-230

カタログ・資料

製品に関するお問い合わせ

医療用熱可塑性エラストマー　ゼラス™ / Zelas™

SDS、規制化学物質含有調査のご依頼について
弊社製品をご使用中の場合、弊社への直接依頼をお控え頂き、商流に沿い成形メーカー、商社を通じて弊社へご依頼下さい。

お電話がつながりにくくなっています

新型コロナウィルス感染拡大防止のため、社員のテレワークや時差出勤を実施しています。お電話がつながりにくい状況となっておりますので、お問い合わせフォームをご利用ください。

三菱ケミカル株式会社 パフォーマンスポリマーズセクター
機能性樹脂ユニット

三菱ケミカル株式会社 機能性樹脂ユニットの製品一覧を見る[別窓表示]
