ポリエステル系熱可塑性エラストマーテファブロック™ TPC / Tefabloc™ TPC
- 別の言語を見る
テファブロック™ TPC とはハードセグメントとソフトセグメントをポリエーテル共重合体で構成したポリエステル系の熱可塑性のエラストマーです。耐摩耗性、耐熱性、耐油性に優れてます。
また、ABS/PC/PMMAなどの硬質樹脂と相溶性があり、2色成形またはインサート成形による熱融着が可能です。PCなどを基材とするペングリップや電子部品の止水パッキン、機械強度を求められる自動車部品などに幅広く採用されております。
- ※2017年４月より「プリマロイ」は、「テファブロック™」へ製品名称を変更致しました。
- ※TPCとはポリエステル系エラストマー成分を含有する混合物を指します。
- ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。
特徴
[閉じる]
- 幅広い硬度領域ラインナップがございます。
- デュロ硬度 A45～デュロ硬度 D65
- 触感に優れます。
- 硬質樹脂との熱融着が可能です。
- A シリーズ
ABS、PC、PMMA等との２色成形やインサート成形により強固に接着
- A シリーズ
- 耐熱性・耐摩耗性・耐油性・機械強度に優れます。
- B シリーズ
- 成形加工が容易です。
- 汎用の押出、射出成型機にて成形可能
- スプルー、ランナーのリサイクル可能
| 分類 | 具体例 | 推奨融着温度(℃） | 備考 | |
|---|---|---|---|---|
| 非晶性樹脂 | ポリカーボネート樹脂 | PC | 200～240 | 難燃ｸﾞﾚｰﾄﾞは強度低下傾向 |
| スチレン系樹脂 | ABS、AES、AS、GPPS、HIPS | 200～240 | - | |
| アクリル系樹脂 | PMMA | 200～240 | - | |
| ポリフェニレンエーテル樹脂 | PPE、PPE／PS | 230～250 | PPE/PA型は適しません | |
| 結晶性樹脂 | 芳香族ポリエステル樹脂 | PBT、PET、PET-G | 230～250 | 予熱推奨(GF強化品は必須） |
| 被着材水分影響あり | ||||
| セルロース樹脂 | ｾﾙﾛｰｽﾌﾟﾛﾋﾟｵﾈｰﾄ、ｾﾙﾛｰｽｱｾﾃｰﾄ | 200～240 | 被着材水分影響あり | |
| 生分解性プラスチック | PLA、PBSL | 200～240 | 被着材水分影響あり | |
| ポリアミド樹脂 | PA6、PA66、PA12、PA-MXD | 230～250 | 予熱推奨(GF強化品は必須） | |
| 被着材水分影響あり | ||||
| ポリマーアロイ | PC／ABS、PC／PBT | 200～250 | - | |
| 熱硬化型樹脂 | フェノール樹脂、ポリイミド樹脂 | 200～240 | - | |
| 不飽和ポリエステル樹脂 | - | |||
シリーズラインナップ
[閉じる]

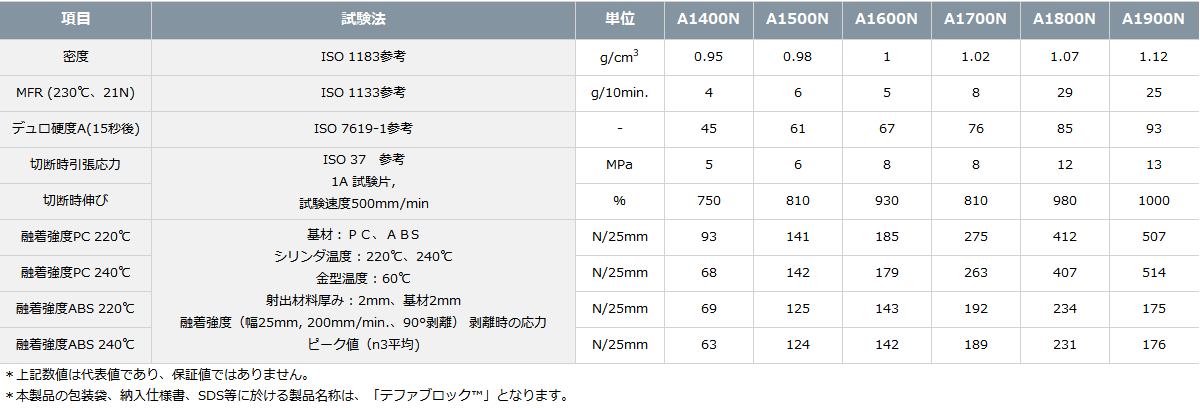

| 項目 | 試験法 | 単位 | A1400N | A1500N | A1600N | A1700N | A1800N | A1900N |
|---|---|---|---|---|---|---|---|---|
| 密度 | ISO1183参考 | g/cm3 | 0.95 | 0.98 | 1 | 1.02 | 1.07 | 1.12 |
| MFR (230℃,21.2N) |
ISO1133参考 | g/10min. | 4 | 6 | 5 | 8 | 29 | 25 |
| デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 45 | 61 | 67 | 76 | 85 | 93 |
| 切断時引張応力 | ISO37参考 1A試験片, 試験速度 500mm/min |
MPa | 5 | 6 | 8 | 8 | 12 | 13 |
| 切断時伸び | % | 750 | 810 | 930 | 810 | 980 | 1000 | |
| 融着強度PC 220℃ |
基材：PC,ABS シリンダ温度 : 220℃,240℃ 金型温度 : 60℃ 射出材料厚み : 2mm,基材2mm 融着強度（幅25mm, 200mm/min.,90°剥離） 剥離時の応力 ピーク値（n3平均) |
N/25mm | 93 | 141 | 185 | 275 | 412 | 507 |
| 融着強度PC 240℃ |
N/25mm | 68 | 142 | 179 | 263 | 407 | 514 | |
| 融着強度ABS 220℃ |
N/25mm | 69 | 125 | 143 | 192 | 234 | 175 | |
| 融着強度ABS 240℃ |
N/25mm | 63 | 124 | 142 | 189 | 231 | 176 | |
| [PDF]375KB | [PDF]375KB | [PDF]374KB | [PDF]374KB | [PDF]374KB | [PDF]345KB | |||
- ※上記数値は代表値であり、保証値ではありません。
- ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。
用途事例

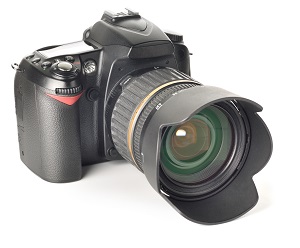

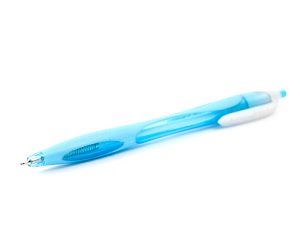

- 各種グリップ類

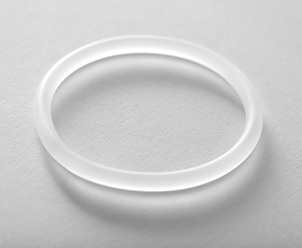

- ガスケット
- パッキン

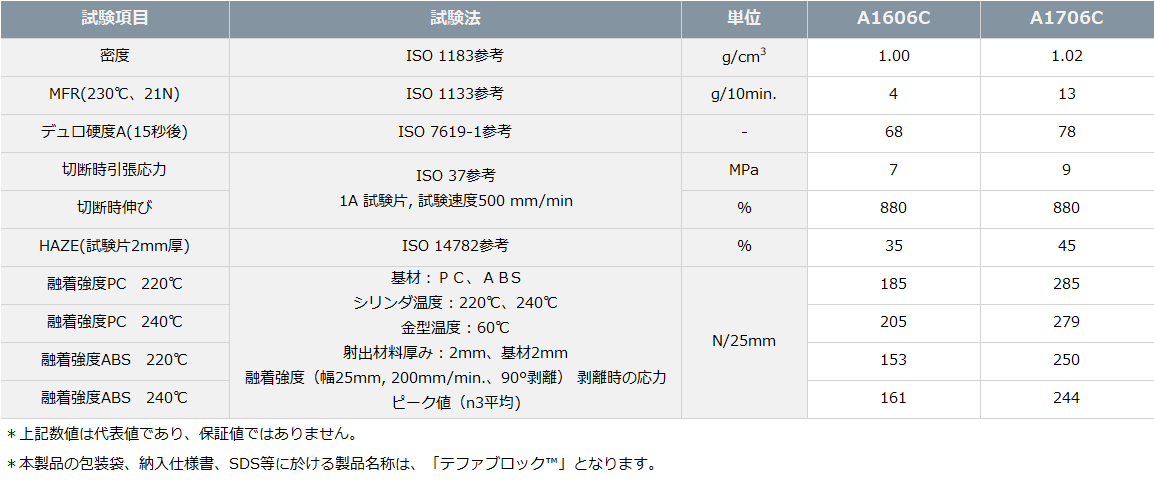

| 試験項目 | 試験法 | 単位 | A1606C | A1706C |
|---|---|---|---|---|
| 密度 | ISO1183参考 | g/cm3 | 1 | 1.02 |
| MFR (230℃、21.2N) |
ISO1133参考 | g/10min. | 4 | 13 |
| デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 68 | 78 |
| 切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 7 | 9 |
| 切断時伸び | % | 880 | 880 | |
| 融着強度PC 220℃ |
基材：PC,ABS シリンダ温度 : 220℃,240℃ 金型温度 : 60℃ 射出材料厚み : 2mm、基材2mm 融着強度（幅25mm,200mm/min.,90°剥離） 剥離時の応力 ピーク値（n3平均) |
N/25mm | - | 285 |
| 融着強度PC 240℃ |
N/25mm | - | 279 | |
| 融着強度ABS 220℃ |
N/25mm | - | 250 | |
| 融着強度ABS 240℃ |
N/25mm | - | 244 | |
| [PDF]343KB | [PDF]374KB | |||
- ※上記数値は代表値であり、保証値ではありません。
- ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。

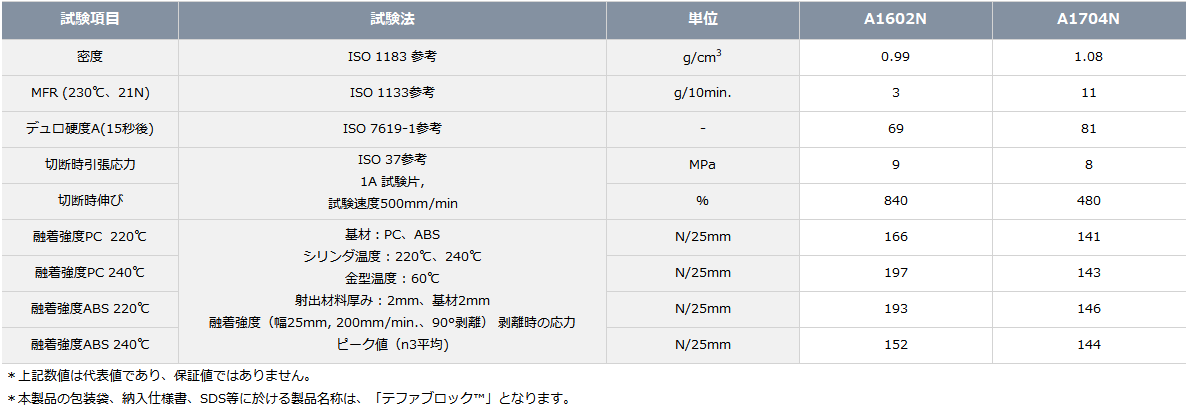

| 試験項目 | 試験法 | 単位 | A1602N | A1704N |
|---|---|---|---|---|
| 密度 | ISO1183参考 | g/cm3 | 0.99 | 1.08 |
| MFR (230℃、21.2N) |
ISO1133参考 | g/10min. | 3 | 11 |
| デュロ硬度A(15秒後) | ISO7619-1参考 | - | 69 | 81 |
| 切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 9 | 8 |
| 切断時伸び | % | 840 | 480 | |
| 融着強度PC 220℃ |
基材：PC,ABS シリンダ温度 : 220℃,240℃ 金型温度 : 60℃ 射出材料厚み : 2mm、基材2mm 融着強度（幅25mm,200mm/min.,90°剥離） 剥離時の応力 ピーク値（n3平均) |
N/25mm | 166 | 141 |
| 融着強度PC 240℃ |
N/25mm | 197 | 143 | |
| 融着強度ABS 220℃ |
N/25mm | 193 | 146 | |
| 融0着強度ABS 240℃ |
N/25mm | 152 | 144 | |
| [PDF]374KB | [PDF]375KB | |||
- ※上記数値は代表値であり、保証値ではありません。
- ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。

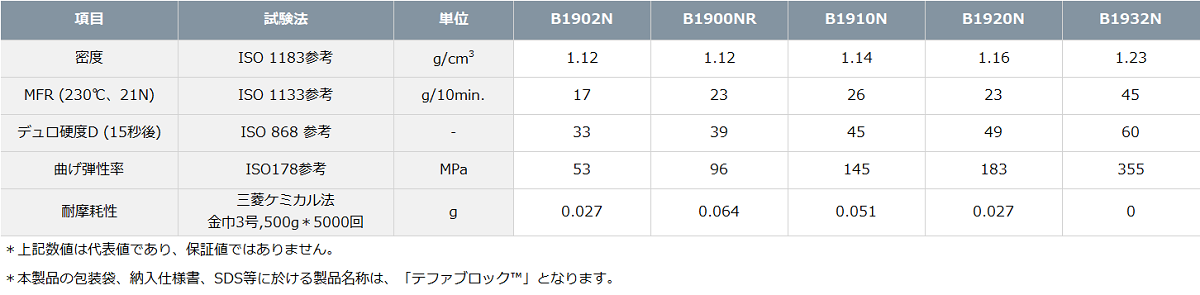

| 項目 | 試験法 | 単位 | B1902N | B1900N | B1910N | B1920N | B1932N |
|---|---|---|---|---|---|---|---|
| 密度 | ISO1183参考 | g/cm3 | 1.12 | 1.12 | 1.14 | 1.16 | 1.23 |
| MFR (230℃、21.2N) |
ISO1133参考 | g/10min. | 17 | 23 | 26 | 23 | 45 |
| デュロ硬度D (15秒後) |
ISO7619-1参考 | - | 33 | 39 | 45 | 49 | 60 |
| 曲げ弾性率 | ISO178参考 | MPa | 53 | 96 | 145 | 183 | 355 |
| 耐摩耗性 | 三菱ケミカル法 金巾3号,500g※5000回 | ｇ | 0.027 | 0.064 | 0.051 | 0.027 | 0 |
| [PDF]345KB | [PDF]341KB | [PDF]345KB | [PDF]345KB | [PDF]345KB | |||
- ※上記数値は代表値であり、保証値ではありません。
- ※本製品の包装袋、納入仕様書、SDS等に於ける製品名称は、「テファブロック™」となります。
用途事例
- グリップ類
- ガスケット
- パッキン
関連資料
[閉じる]
カタログ・資料
| 項目 | Aシリーズ | B1600N-B1800N | B1900N-B1932N | ||
|---|---|---|---|---|---|
| 射出成型 | 温度 / ℃ | ホッパー下 | 160-180 | 170-190 | 190-210 |
| シリンダー | 180-240 | 200-250 | 190-250 | ||
| ノズル | 180-240 | 200-250 | 220-250 | ||
| 金型 | 20-40 | 20-50 | 30-60 | ||
| 射出圧力 / Mpa | 50-150 | ||||
| 背圧 / Mpa | 5-20 | ||||
| 射出時間 / sec. | 5-15 | ||||
| 冷却時間 / sec. | 10-30 | ||||
| 押出成型 | 温度 / ℃ | ホッパー下 | 160-170 | 180-200 | |
| シリンダー | 160-200 | 190-230 | |||
| ダイ | 170-200 | 190-230 | |||
| 乾燥 | 温度 / ℃ | 70-90 | 70-90 | 90-110 | |
| 時間 / hr | 2～3時間 | 3～5時間 | |||
