单级脱水、运行便捷;
提供丰富沸石膜技术解决方案。
  • ZEBREX™是一种先进的沸石膜脱水工艺,可以实现对多种有机溶剂进行单级连续脱水。(适用溶剂:乙醇(含生物乙醇),异丙醇,丙酮,丁酮等)
  • ZEBREX™在全球拥有100件以上良好的业绩记录,优化工艺流程,同时实现扩产和节能。
  • 拥有丰富的膜产品类型,可以适用于多种有机溶剂及各种含水率的脱水需求。

咨询

解决方案

[关闭]

解决方案-生物乙醇

解决方案-脱水反应

*参考图

一些化学反应(如酯化反应)在反应过程中产生水。比如在酯化反应中水的存在使反应处于平衡状态影响反应的进行。通常,工艺工程师需要用蒸馏/PSA进行脱水,由于水的产生贯穿于整个反应过程,对用户来说蒸馏/PSA工艺复杂。ZEBREX™有助于提高反应效率、产品收率而且运行便捷。目前该技术已进入实际应用阶段。

解决方案-溶剂回收

通过ZEBREX™为客户实现溶剂回收利用。例:在某些应用中溶剂脱水运行成本约0.65 RMB/kg (约0.1USD/kg)

注:
运行成本仅供参考。上述成本包括ZEBREX™ 装置成本, 膜更换成本,能耗。(建设费用、利率、管理费用等不包括在内。)运行成本受折旧年限、年运行时间以及其它相关因素的影响。

解决方案-低温脱水进行新产品开发

日本酒浓缩前后氨基酸成分的变化

室温条件

在低温条件下进行脱水可以保持风味、香气及活性成分。例如,在室温条件下对日本清酒进行脱水,以及低温常压的条件下对较高含水率溶剂也可进行脱水。这项技术将有助于客户进行新产品的开发。

注:
低温脱水的通量低于高温脱水,推荐用于高付加值产品的开发。

业绩介绍

[关闭]

业绩介绍-具体案例

  • 截止至2020年,ZEBREX™ 在全球案例已超过100件。遍及美国、日本、中国、东南亚和欧洲。
  • ZEBREX™ 可应用于各种溶剂,如异丙醇、乙醇(包括生物乙醇)、丙酮、正丙醇、丁酮、 N-甲基吡咯烷酮、氟系列专用溶剂等。
  • ZEBREX™ 客户涉及化工(无机和有机)、制药、酒精、生物乙醇、饮料、废溶剂处理、电子和工程等领域。
2017;日本酒脱水 (酒精性饮料)
2019;乙醇脱水
2020;异丙醇脱水

业绩介绍-行业分布

行业
溶剂
  • 含三井E&S机械株式会社及三井E&S能源系统株式会社的业绩。

业绩介绍-发展历程

生物乙醇

时间 国家/地区 规模
2003 Lithuania 3 MMGPY (1 t/h)
2004 Lithuania 3 MMGPY (1 t/h)
2005 Japan 1.5 MMGPY (0.5 t/h)
2007 Finland 15 MMGPY (5 t/h)
2008 Ukraine 18 MMGPY (6 t/h)
2008 Finland 15 MMGPY (5 t/h)
2015 Sweden 33 MMGPY (1 t/h)
2016 Japan 1.5 MMGPY (0.5 t/h)
2020
(in progress)
USA 64 MMGPY (21 t/h)

历程

  • 时间

    主题

  • 1997

    三井造船株式会社 (现 三井造船控股株式会社) 开发世界上第一套沸石膜脱水系统。

  • 2015

    三菱化学株式会社实现CHA沸石膜商业化。(命名:ZEBREX™ ZX1)

  • 2016

    三井造船&机械服务株式会社 (现 三井 E&S能源系统株式会社) 与三菱化学株式会达成商业联盟,共同推进沸石膜。 统一品牌名称为ZEBREX™ (工业级) and KonKer™ (食品级)

  • 2017

    三菱化学株式会社开发用于生物乙醇的耐酸性沸石膜。(命名:ZEBREX™ ZX2)

技术优势

[关闭]

技术优势-解决方案

  • 可以为客户提供脱水过程的整体解决方案
  • 我们是沸石膜技术的先航者,基于专业的化学技术、工程技术、长期沸石膜脱水的实践经验,可以为客户提供高品质的解决方案。
  • 拥有中试设备,可以为客户提供各种条件的样品测试并提供有效的建议以及最优化的技术解决方案。
  • 可以根据客户提供的条件,进行先进的工艺模拟优化。
中试脱水设备

技术优势-核心材料

  • ZEBREX™ 核心材料技术是沸石膜材料。水与溶剂通过通过沸石膜的均一孔径进行分离。
  • 高耐水性:最高含水率可达99%。
  • 高耐酸性: 可在pH>3溶剂中使用
  • 含水率可降至: 0.01wt%.

ZX0, 1, 2 在较强的酸性条件下分别进行1个月的运行测试。除了ZX0(LTA型沸石膜),ZX1、ZX2均能保持稳定的膜性能(通量与选择性),建议客户在以下应用中使用ZX1,ZX2。
(应用领域)酯化反应, 高含水率溶剂脱水

  • 溶剂类型:IPA/ H2O (含水率 15wt%))
  • 初始 pH: 2.3 (添加硝酸(HNO3) 1,000ppm)
  • 运行温度:130℃

*试验后膜劣化分析在进行中

产品

[关闭]

沸石膜
沸石膜
Zebrex 膜组件
膜组件
装置
装置
工业规格 ZEBREX™ ZX0 ZEBREX™ ZX1 ZEBREX™ ZX2
食品规格
KonKer™ KK1 KonKer™ KK2
耐酸性
耐水性
Flux

根据客户需要提供可行性分析及实验评价服务。

例1.沸石膜单管膜组件

可填装40cm长膜管

主要构成部件:
单管膜组件
沸石膜
  • 螺纹管接口连接
  • 推荐真空规格:真空度≦200Pa、排气量≧10L/min
  • 推荐流量:250L/hr
  • 上述条件仅供参考,需要根据客户的原液组成及脱水要求进行调整。
例2. 简易PV脱水装置 (ETH-Ⅲ型)
数据例:
120℃运行 IPA浓度98wt%->99.997wt%
主要构成部件:
PV脱水装置
沸石膜
温度控制器
搅拌器
真空泵
冷凝器
  • 本装置为SEPINO株式会社产品。

视频

[关闭]

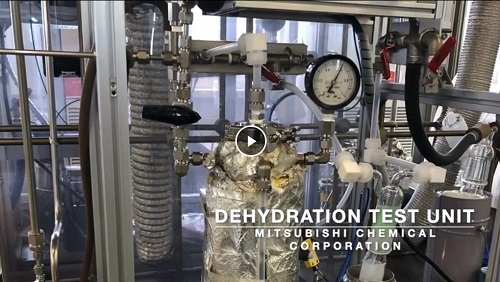

zeolite装置视频

商品目录·资料

产品咨询

工业用沸石膜(生物乙醇、溶剂回收)ZEBREX™
