SDS、規制化学物質含有調査のご依頼について
弊社製品をご使用中の場合、弊社への直接依頼をお控え頂き、商流に沿い成形メーカー、商社を通じて弊社へご依頼下さい。
- お電話がつながりにくくなっています
-
新型コロナウィルス感染拡大防止のため、社員のテレワークや時差出勤を実施しています。お電話がつながりにくい状況となっておりますので、お問い合わせフォームをご利用ください。
- 三菱ケミカル株式会社 パフォーマンスポリマーズセクター
- 機能性樹脂ユニット
ページ内を移動するためのリンクです
テファブロック™ TPS とはベースポリマーにスチレン系ゴム(SBC)を使用した、優れたゴム特性を持ったエラストマーです。その特性を生かし、自動車用途(モール/内装射出表皮/グリップ)産業資材用途(チューブ/グリップ)、生活雑貨用途に幅広く採用されております。
[閉じる]
[閉じる]

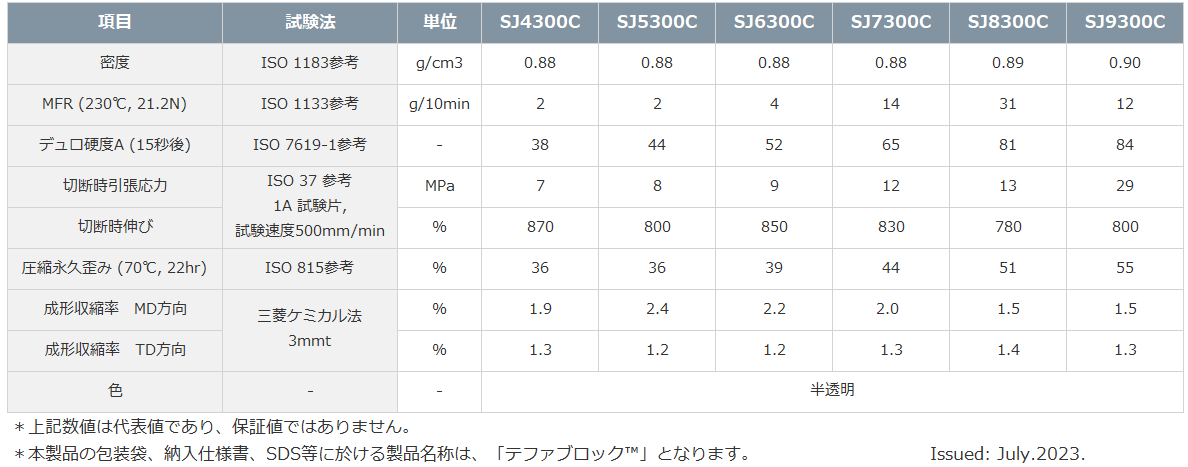

項目 | 試験法 | 単位 | SJ4300C | SJ5300C | SJ6300C | SJ7300C | SJ8300C | SJ9300C |
---|---|---|---|---|---|---|---|---|
密度 | ISO1183参考 | g/cm3 | 0.88 | 0.88 | 0.88 | 0.88 | 0.89 | 0.90 |
MFR (230℃, 21.2N) |
ISO1133参考 | g/10min | 2 | 2 | 4 | 14 | 31 | 12 |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 38 | 44 | 52 | 65 | 81 | 84 |
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 7 | 8 | 9 | 12 | 13 | 29 |
切断時伸び | % | 870 | 800 | 850 | 830 | 780 | 800 | |
圧縮永久歪み (70℃, 22hr) |
ISO815参考 | % | 36 | 36 | 39 | 44 | 51 | 55 |
成形収縮率 MD方向 |
三菱ケミカル法 2mmt |
% | 3.3 | - | - | 2.5 | - | 1.9 |
成形収縮率 TD方向 |
% | 0.6 | - | - | 0.9 | - | 1.0 | |
色 | - | - | 半透明 | |||||
[PDF]370KB | [PDF]346KB | [PDF]346KB | [PDF]371KB | [PDF]343KB | [PDF]363KB |

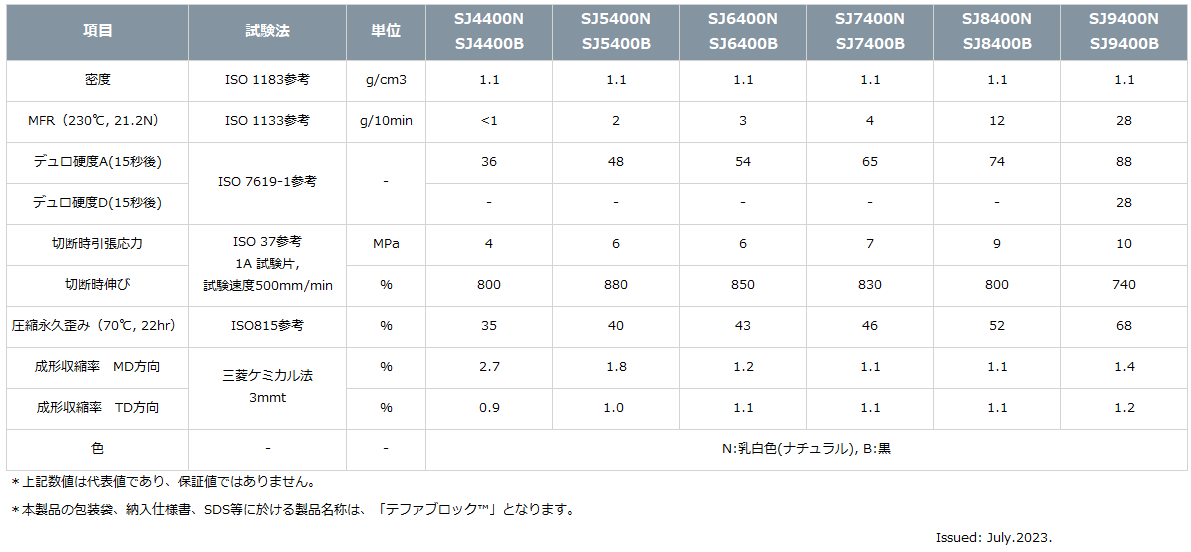

項目 | 試験法 | 単位 | SJ4400N SJ4400B |
SJ5400N SJ5400B |
SJ6400N SJ6400B |
SJ7400N SJ7400B |
SJ8400N SJ8400B |
SJ9400N SJ9400B |
---|---|---|---|---|---|---|---|---|
密度 | ISO1183参考 | g/cm3 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 |
MFR (230℃, 21.2N) |
ISO1133参考 | g/10min | <1 | 2 | 3 | 4 | 12 | 28 |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 36 | 48 | 54 | 65 | 74 | 88 |
デュロ硬度D (15秒後) |
- | - | - | - | - | 28 | ||
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 4 | 6 | 6 | 7 | 9 | 10 |
切断時伸び | % | 800 | 880 | 850 | 830 | 800 | 740 | |
圧縮永久歪み (70℃, 22hr) |
ISO815参考 | % | 35 | 40 | 43 | 46 | 52 | 68 |
成形収縮率 MD方向 |
三菱ケミカル法 2mmt |
% | 2.8 | - | - | 1.6 | - | 1.4 |
成形収縮率 TD方向 |
% | 0.3 | - | - | 0.7 | - | 0.9 | |
色 | - | - | N:乳白色(ナチュラル), B:黒 | |||||
[PDF]367KB | [PDF]351KB | [PDF]351KB | [PDF]366KB | [PDF]351KB | [PDF]366KB |

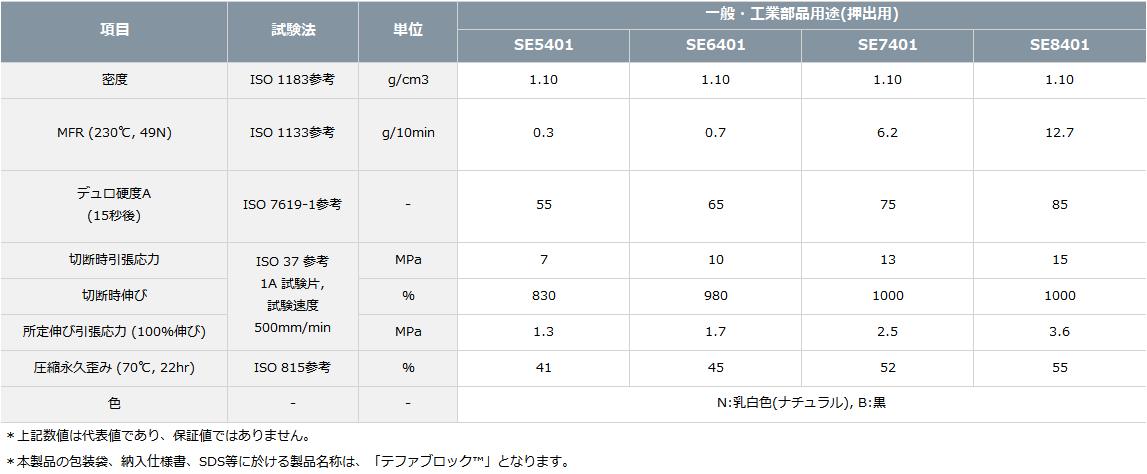

項目 | 試験法 | 単位 | 一般・工業部品用途(押出用) | |||
---|---|---|---|---|---|---|
SE5401 | SE6401 | SE7401 | SE8401 | |||
密度 | ISO1183 参考 |
g/cm3 | 1.10 | 1.10 | 1.10 | 1.10 |
MFR (230℃, 49N) |
ISO1133 参考 |
g/10min | 0.3 | 0.7 | 6.2 | 12.7 |
デュロ硬度A (15秒後) |
ISO7619-1 参考 |
- | 55 | 65 | 75 | 85 |
切断時引張応力 | ISO37 参考 1A 試験片, 試験速度 500mm/min |
MPa | 7 | 10 | 13 | 15 |
切断時伸び | % | 830 | 980 | 1000 | 1000 | |
所定伸び引張応力 (100%伸び) |
MPa | 1.3 | 1.7 | 2.5 | 3.6 | |
圧縮永久歪み (70℃, 22hr) |
ISO815 参考 |
% | 41 | 45 | 52 | 55 |
色 | - | - | N:乳白色(ナチュラル), B:黒 | |||
[PDF]351KB | [PDF]351KB | [PDF]351KB | [PDF]351KB |

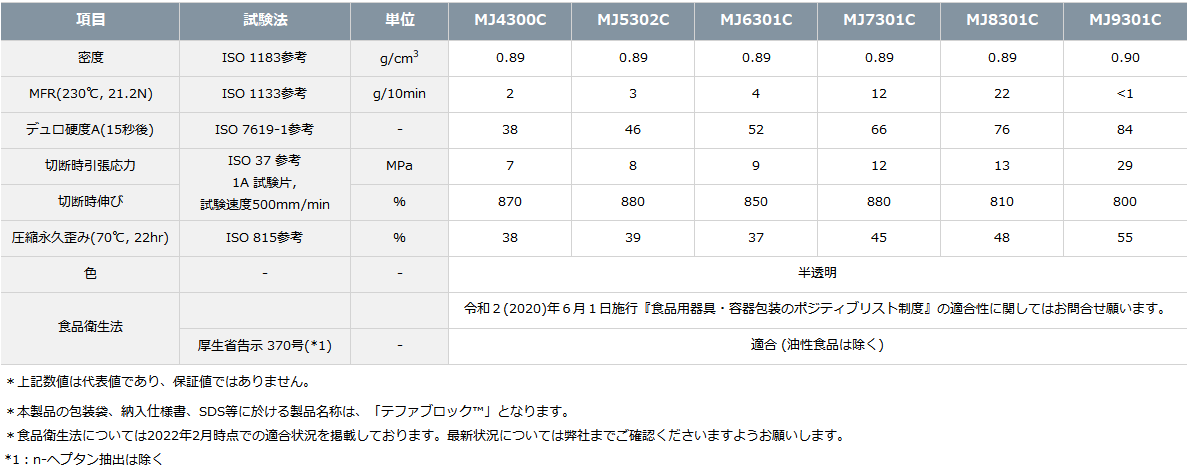

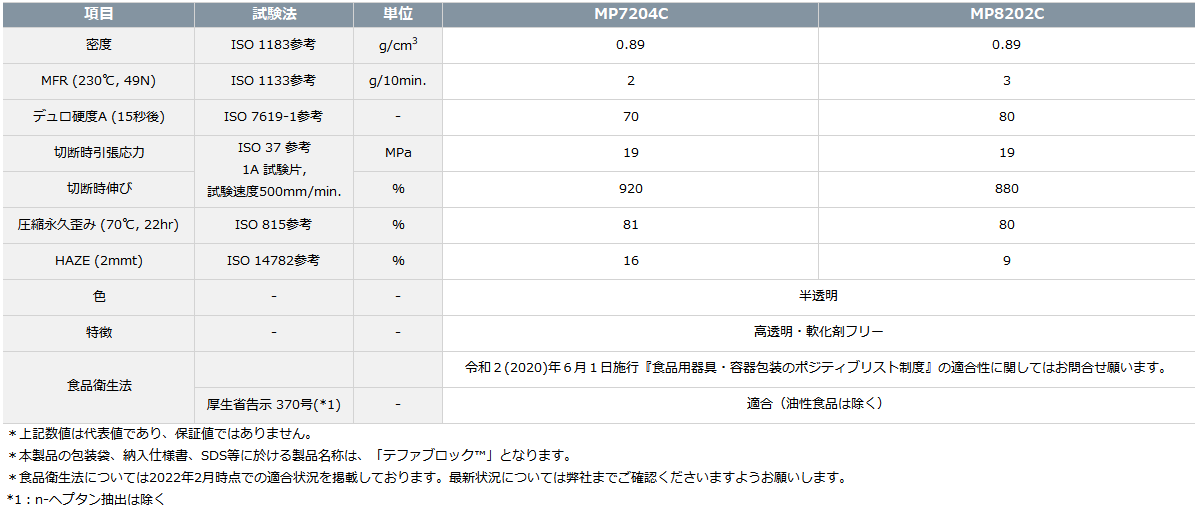

項目 | 試験法 | 単位 | MJ4300C | MJ5302C | MJ6301C | MJ7301C | MJ8301C | MJ9301C |
---|---|---|---|---|---|---|---|---|
密度 | ISO1183参考 | g/cm3 | 0.89 | 0.89 | 0.89 | 0.89 | 0.89 | 0.90 |
MFR(230℃, 21.2N) | ISO1133参考 | g/10min | 2 | 3 | 4 | 12 | 22 | <1 |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 38 | 46 | 52 | 66 | 76 | 84 |
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 7 | 8 | 9 | 12 | 13 | 29 |
切断時伸び | % | 870 | 880 | 850 | 880 | 810 | 800 | |
圧縮永久歪み (70℃, 22hr) |
ISO815参考 | % | 38 | 39 | 37 | 45 | 48 | 55 |
色 | - | - | 半透明 | |||||
食品衛生法 | 令和2(2020)年6月1日施行『食品用器具・容器包装のポジティブリスト制度』の適合性に関してはお問合せ願います。 | |||||||
厚生省告示 370号(*1) |
- | 適合(油性食品は除く) | ||||||
[PDF]398KB | [PDF]398KB | [PDF]398KB | [PDF]398KB | [PDF]398KB | [PDF]400KB |

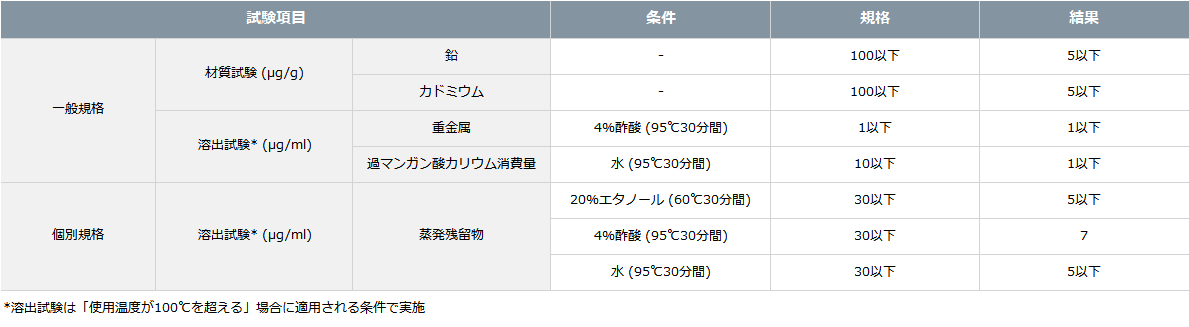

試験項目 | 条件 | 規格 | 結果 | ||
---|---|---|---|---|---|
一般規格 | 材質試験 (μg/g) | 鉛 | - | 100以下 | 5以下 |
カドミウム | - | 100以下 | 5以下 | ||
溶出試験* (μg/ml) | 重金属 | 4%酢酸 (95℃30分間) | 1以下 | 1以下 | |
過マンガン酸カリウム消費量 | 水 (95℃30分間) | 10以下 | 1以下 | ||
個別規格 | 溶出試験* (μg/ml) | 蒸発残留物 | 20%エタノール (60℃30分間) | 30以下 | 5以下 |
4%酢酸 (95℃30分間) | 30以下 | 7 | |||
水 (95℃30分間) | 30以下 | 5以下 |
*溶出試験は「使用温度が100℃を超える」場合に適用される条件で実施

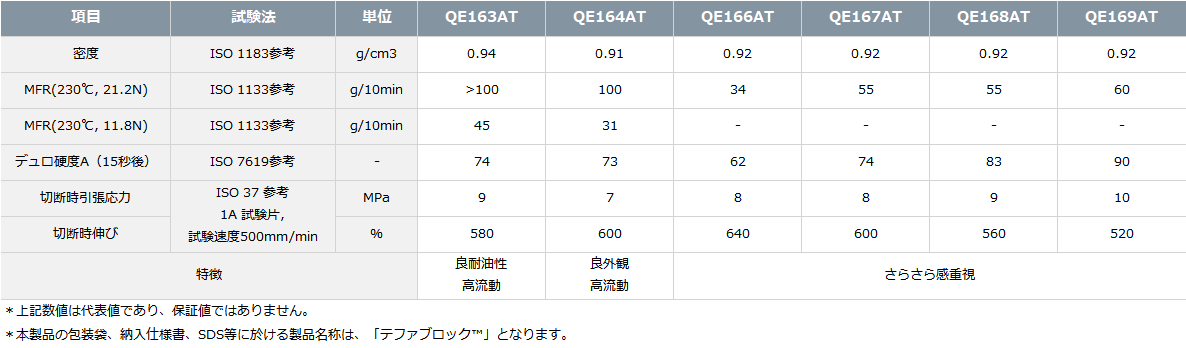

項目 | 試験法 | 単位 | QE163AT | QE164AT | QE166AT | QE167AT | QE168AT | QE169AT |
---|---|---|---|---|---|---|---|---|
密度 | ISO1183参考 | g/cm3 | 0.94 | 0.91 | 0.92 | 0.92 | 0.92 | 0.92 |
MFR (230℃, 21.2N) |
ISO1133参考 | g/10min | >100 | 100 | 34 | 55 | 55 | 60 |
MFR (230℃, 11.8N) |
ISO1133参考 | g/10min | 45 | 31 | - | - | - | - |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 74 | 73 | 62 | 74 | 83 | 90 |
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 9 | 7 | 8 | 8 | 9 | 10 |
切断時伸び | % | 580 | 600 | 640 | 600 | 560 | 520 | |
特徴 | 良耐油性 高流動 |
良外観 高流動 |
さらさら感重視 | |||||
[PDF]343KB | [PDF]343KB | [PDF]347KB | [PDF]347KB | [PDF]343KB | [PDF]343KB |

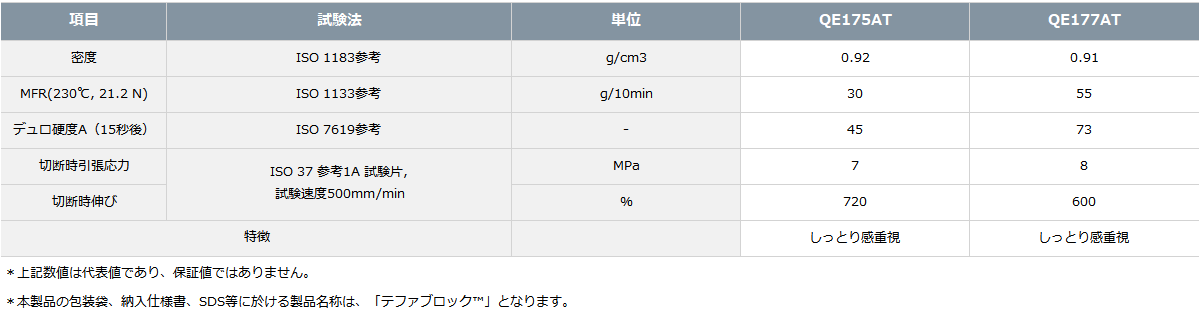

項目 | 試験法 | 単位 | QE175AT | QE177AT |
---|---|---|---|---|
密度 | ISO1183参考 | g/cm3 | 0.92 | 0.91 |
MFR (230℃, 21.2 N) |
ISO1133参考 | g/10min | 30 | 55 |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 45 | 73 |
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 7 | 8 |
切断時伸び | % | 720 | 600 | |
特徴 | しっとり感重視 | しっとり感重視 | ||
[PDF]349KB | [PDF]345KB |

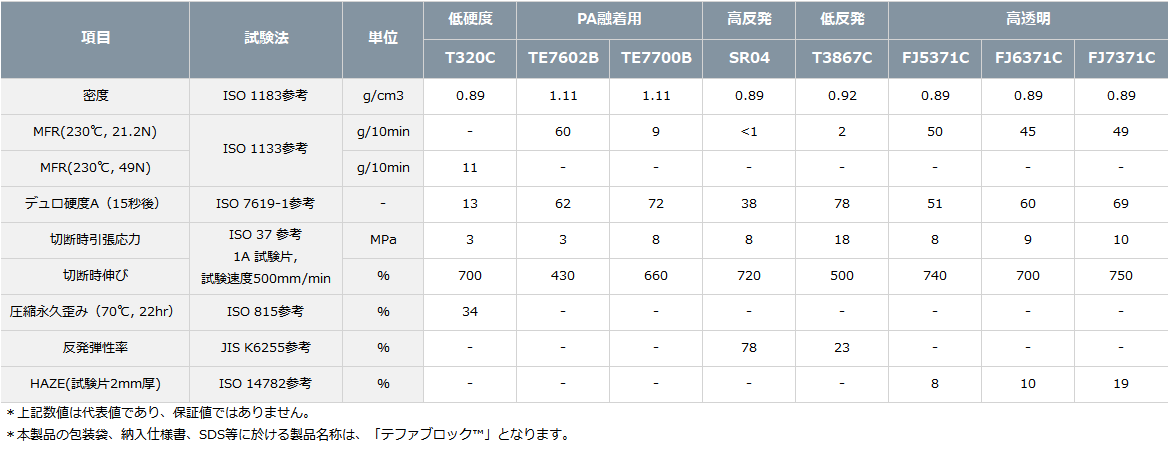

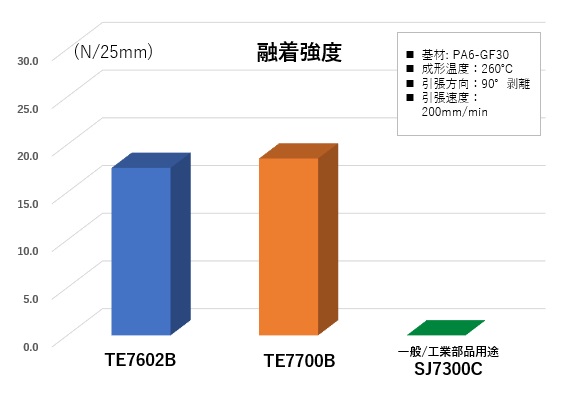

項目 | 試験法 | 単位 | 低硬度 | PA融着用 | 高反発 | 低反発 | 高透明 | ||||
T320C | T331C | TE7602B | TE7700B | SR04 | T3867C | FJ5371C | FJ6371C | FJ7371C | |||
密度 | ISO1183参考 | g/cm3 | 0.89 | 0.89 | 1.11 | 1.11 | 0.89 | 0.92 | 0.89 | 0.89 | 0.89 |
---|---|---|---|---|---|---|---|---|---|---|---|
MFR (230℃, 21.2N) |
ISO1133参考 | g/10min | - |
- | 60 | 9 | <1 |
2 | 50 | 45 | 49 |
MFR (230℃, 49N) |
g/10min | 11 | 7 | - | - | - |
- | - | - | - | |
デュロ硬度A (15秒後) |
ISO7619-1参考 | - | 13 | 24 | 62 | 72 | 38 | 78 | 51 | 60 | 69 |
切断時引張応力 | ISO37参考 1A 試験片, 試験速度 500mm/min |
MPa | 3 |
4 | 3 | 8 | 8 | 18 | 8 | 9 | 10 |
切断時伸び | % | 700 |
685 | 430 | 660 | 720 | 500 | 740 | 700 | 750 | |
圧縮永久歪み (70℃, 22hr) |
ISO815参考 | % | 34 | 36 | - | - | - | - | - | - | - |
反発弾性率 | JIS K6255 参考 |
% | - | - | - | - | 78 | 23 | - | - | - |
HAZE (試験片2mm厚) |
ISO14782参考 | % | - | - | - | - | - | - | 8 | 10 | 19 |
[PDF]343KB | [PDF]343KB | [PDF]338KB | [PDF]334KB | [PDF]341KB | [PDF]334KB | [PDF]342KB | [PDF]342KB | [PDF]342KB |
[閉じる]
項目 | 推奨条件 | |
---|---|---|
設定温度 (℃) | シリンダ1-後 | 160-180 |
シリンダ2-中央 | 180-230 | |
シリンダ3-前 | 180-230 | |
ノズル | 170-220 | |
射出圧力 (MPa) | 40-100 | |
射出時間 (sec) | 1-15 | |
冷却時間 (sec) | 10-40 | |
金型温度 (℃) | 30-70 |
項目 | 推奨条件 | |
---|---|---|
設定温度 (℃) | シリンダ1-後 | 170-190 |
シリンダ2-中央 | 190-210 | |
シリンダ3-ヘッド | 190-210 | |
ダイ | 190-210 |
SDS、規制化学物質含有調査のご依頼について
弊社製品をご使用中の場合、弊社への直接依頼をお控え頂き、商流に沿い成形メーカー、商社を通じて弊社へご依頼下さい。
新型コロナウィルス感染拡大防止のため、社員のテレワークや時差出勤を実施しています。お電話がつながりにくい状況となっておりますので、お問い合わせフォームをご利用ください。
ページの終わりです
